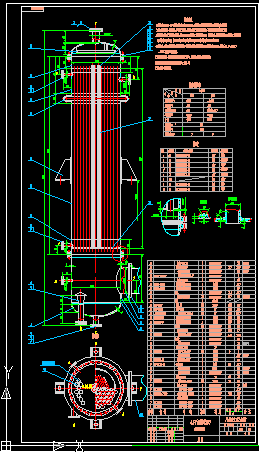

45平方再沸器裝配圖
  • 該文件為dwg格式
  • 文件大小： 239.54 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-02
  • 發 布 人： 2711366507
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 45平方再沸器裝配圖

  • 45平方再沸器
    再沸器（也稱重沸器）顧名思義是使液體再一次汽化。它的結構與冷凝器差不多，不過一種是用來降溫，而再沸器是用來升溫汽化。
    技術要求
    1.本設備按GB150-98《鋼制壓力容器》和HG20584《鋼制化工容器制造技術要求》進行制造,試驗和驗收.
    2.焊接采用電弧焊，焊條牌號：不銹鋼之間采用A022;碳鋼之間采用E4303；不銹鋼與碳鋼之間采用A302.
    3.焊接接頭型式及尺寸除圖中注明外，按HG20583中規定；對接焊縫為DU8，接管與殼體、封頭的焊縫為G2,且焊透；角焊縫的焊 腳尺寸按較薄板的厚度；帶補強的接管與殼體的焊接為G30;法蘭的焊接按相應法蘭標準中的規定.
    4.設備上的A類和B類焊縫進行射線探傷檢查，探傷長度為各條焊縫長度的20%且不小于250mm，并符合JB/T 4730.1-20057規定中Ⅲ級為合格。
    5.設備制造完畢后，再沸器的殼體及殼程以0.52MPa,管程以0.2MPa進行液壓試驗。 ...
