45度銑夾具裝配圖
  • 該文件為dwg格式
  • 文件大小： 206.77 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-02
  • 發 布 人： 2711366507
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

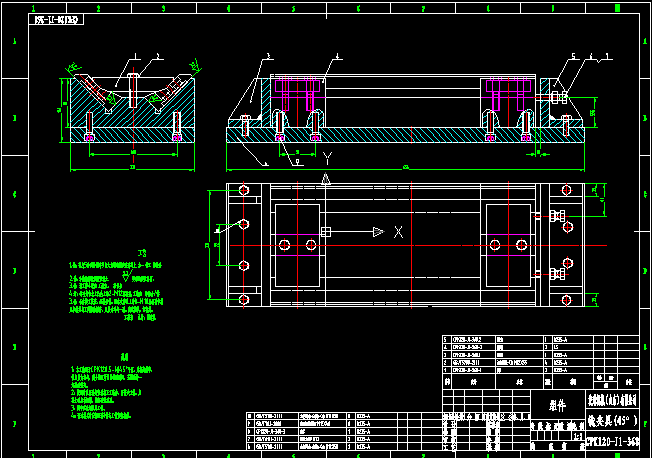

  • 45度銑夾具裝配圖

  • 45°銑夾具裝配圖
    1：本工裝用于CPK120.5-1銑45°平面，為提高效率，
    使壓緊力均勻，減少找正所用的輔助時間，采用兩件一
    起聯動裝夾。
    2：使用時以兩端定位塊找正工裝體，再裝夾工件，應
    將上端壓板壓緊，保證定位準確。
    3：圖中雙點劃線為工件。
    4：調試模具時應保證序1件與工件緊密接觸。
    ...
