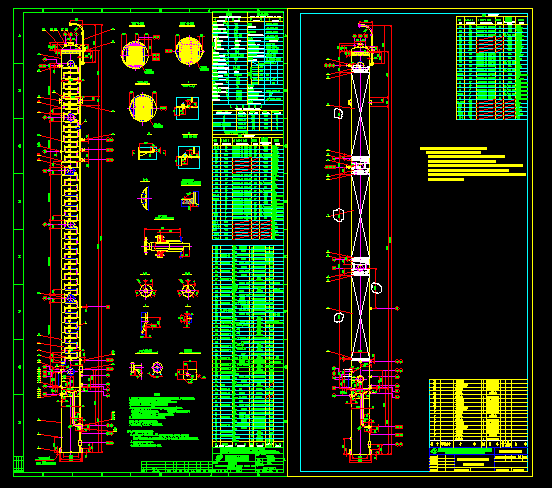

加壓蒸餾塔
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.00Cr17Ni14Mo2板材固溶狀態供貨并經酸洗鈍化處理和按GB4334.5進行晶間腐蝕傾向性試驗。
2.設備對接焊縫表面及設備內部角焊縫須打磨圓滑，打磨后角焊縫的圓弧R≥5mm。
3.設備制造完畢后，設備所有內表面和對接焊縫外表面進行酸洗鈍化處理。
4.塔盤支承圈與塔壁焊接后，其上表面在300mm弦長上的局部不平度均不得超過1mm，整個支承圈的上表面水平度允差不得超過3mm。塔盤板安裝后，塔盤面水平度在整個面上的允差為3mm。其余要求按JB1205-2001《塔盤技術條件》。
5.用于制造殼體的鋼板及鍛件應按《容規》第25條要求進行復驗。
6.接管（凸緣）與殼體之間的接頭焊縫應保證全焊透。
7.焊條訂貨應按JB/T4747-2000的要求。
注：1.帶*的尺寸為初定，由布置專業最終確定。
2.件號22人孔參照HG21521-95，其中人孔零件法蘭蓋、筒節、把手、吊環、支撐板材料采用00Cr17Ni14Mo2,法蘭材料采用00Cr17Ni14Mo2Ⅲ，墊片材料采用合成纖維橡膠板（無機）。
3.所有與塔盤有關的尺寸均指塔盤上表面。
4.N6與N7，N8與N9均需保證在同一軸線上。 ...
加壓蒸餾塔_下載(dwg格式) 機械圖紙
