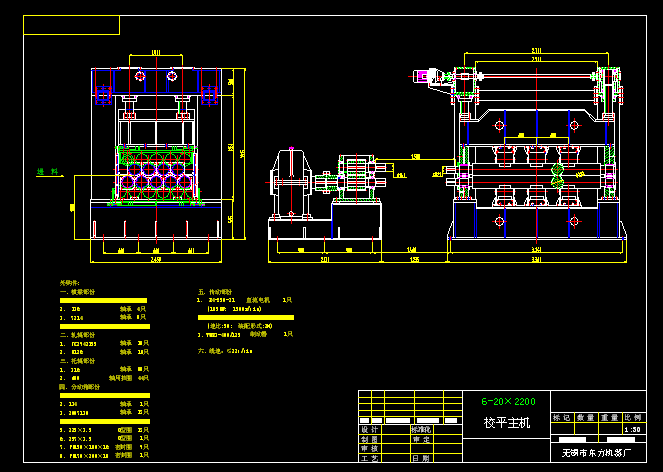

6-20×2200校平機裝配圖
  • 該文件為dwg格式
  • 文件大小： 422.44 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-07-30
  • 發 布 人： 2711366507
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 6-20×2200校平機裝配圖

  • 外購件:
    一、橫梁部份
    1、 8238 軸承 8只
    2、 136 軸承 4只
    3、 7214 軸承 8只
    4、 BWY3-29-5.5擺線針輪電機 2只
    二、軋輥部份
    1、 FC2942155 軸承 18只
    2、 8126 軸承 18只
    三、托輥部份
    1、 316 軸承 88只
    2、 d80 軸用擋圈 44只
    四、分動箱部份
    1、130 軸承 17只
    2、134 軸承 1只
    3、2007130 軸承 17只
    4、2007134 軸承 1只
    5、225×3.5 O型圈 17只
    6、257×3.5 O型圈 1只
    7、PD150×180×16 密封圈 9只
    8、PD170×200×18 密封圈 1只
    五、傳動部份
    1、 Z4-250-21 直流電機 1只
    (185KW; 1500r/min)
    2、 ZSH1250 減速箱 1只
    (速比:50; 裝配形式:2#)
    3、YWZ3-400/125 制動器 1只

    六、線速：≤22m/min
    ...
