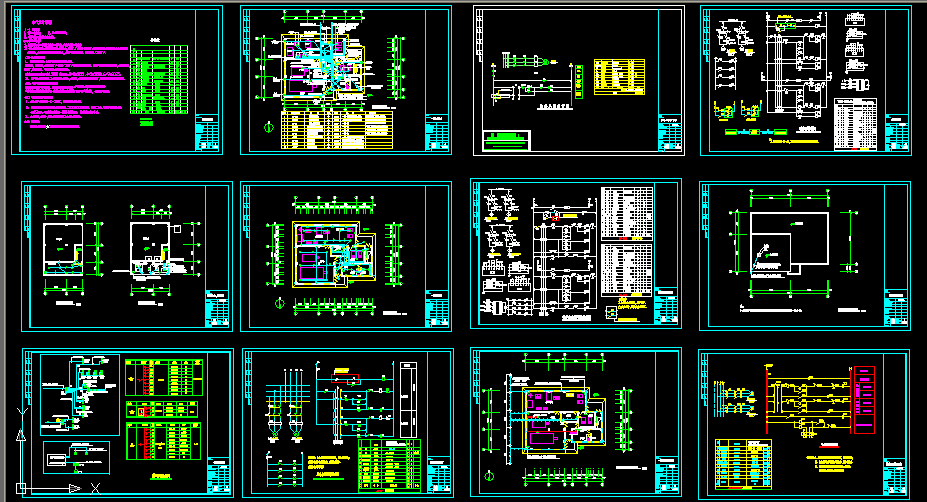

鍋爐房全套圖紙

文件大小： 467.36 KB
下載次數：
文件評級：
更新時間：2014-07-25
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

電氣設計說明
（一）設計范圍
1. 低壓配電系統；
2. 電力及照明系統；
3. 可燃氣體泄露報警及聯動系統；
（二）低壓配電系統
1. 負荷等級：本工程消防負荷為二級負荷，其余負荷為三級負荷。
2. 供電電源及電壓：電源由單位變配電所引來，采用YJV22—1000V型交聯聚氯乙烯鎧裝絕緣電力電纜直埋方式引入，備用電源由柴油發電機房引來，在進戶處做重復接地。電壓220/380V。
（三）電力及照明系統
1、導線及敷設方式：電力干線采用放射式供電方式。
室內電力，照明干線，支線采用BV450/750V型銅芯塑料絕緣導線。在鍋爐房內穿鍍鋅鋼管沿墻，沿頂明敷設，沿地面，樓板暗敷設。在其余設備用房內為暗敷設。
圖中未注明的導線截面均為2.5MM。穿管管徑：2~3根SC15，4~5根SC20，6~7根SC25。
2、鍋爐房內設防爆燈具、防爆插座及防爆開關，控制室，值班室采用雙管日光燈，其它場所采用防塵防潮燈具。
（四）專用接地保護與安全保護
1．接地保護：采用TN-C-S系統，接地電阻R小于4Ω。
2、本工程基礎形式為閥板基礎,接地裝置用L50x50x5鍍鋅角鋼，長為2.5米，在室外埋深0.8米處每隔5米注入一根,接地連接線用-40X4鍍鋅扁鋼。接地電阻不大于4歐。
3、在鍋爐房，水泵房，等設備用房距地0.3米處設接地端子。
（六）防雷接地
將屋面金屬煙囪用直徑16鍍鋅圓鋼與接地裝置可靠聯結。 ...
