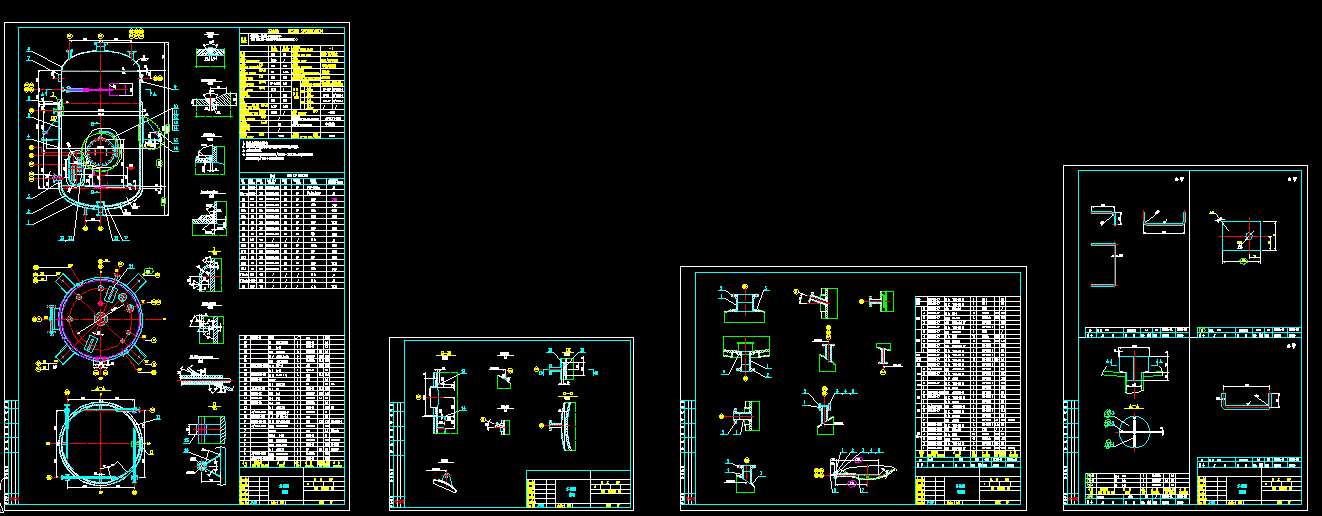

閃蒸罐一套圖

文件大小： 367.88 KB
下載次數：
文件評級：
更新時間：2014-06-27
發 布人： 2065557501

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

閃蒸罐一套圖
閃蒸就是高壓的飽和水進入比較低壓的容器中后由于壓力的突然降低使這些飽和水變成一部分的容器壓力下的飽和水蒸氣和飽和水。
現象：
物質的沸點是隨壓力增大而升高，那么是不是壓力越低，沸點就越低呢。那好，這樣就可以讓高壓高溫流體經過減壓，使其沸點降低，進入閃蒸罐。這時，流體溫度高于該壓力下的沸點。流體在閃蒸罐中迅速沸騰汽化，并進行兩相分離。使流體達到氣化的設備不是閃蒸罐，而是減壓閥。閃蒸罐的作用是提供流體迅速氣化和汽液分離的空間。
形成原因：
當水在大氣壓力下被加熱時，100℃是該壓力下液體水所能允許的最高溫度。再加熱也不能提高水的溫度，而只能將水轉化成蒸汽。水在升溫至沸點前的過程中吸收的熱叫“顯熱”，或者叫飽和水顯熱。在同樣大氣壓力下將飽和水轉化成蒸汽所需要的熱叫“潛熱”。然而，如果在一定壓力下加熱水，那么水的沸點就要比100℃高，所以就要求有更多的顯熱。壓力越高，水的沸點就高，熱含量亦越高。壓力降低，部分顯熱釋放出來，這部分超量熱就會以潛熱的形式被吸收，引起部分水被“閃蒸”成蒸汽。
實際情況：
閃蒸在管道系統中出現，容易對閥門產生汽蝕損壞，可以選擇反汽蝕高壓閥，其特點是多次節流分攤壓差，也可以選用耐汽蝕沖刷材料。　閃蒸也可以作為能源，被利用在熱力發電廠中鍋爐排水的回收和地熱發電中。
應用
閃蒸主要應用在熱力發電廠中鍋爐排水的回收和地熱發電中以及化工廠的灰水處理中等。 ...
