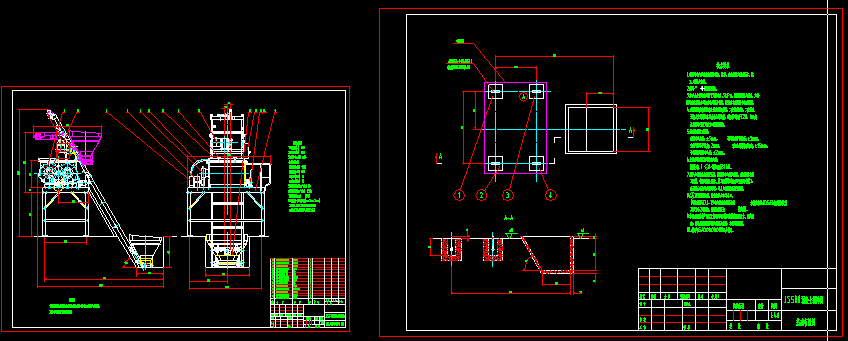

JS500混凝土攪拌機（兩張圖）

文件大小： 223.74 KB
下載次數：
文件評級：
更新時間：2014-06-13
發布人： 2948614364

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 doc 格式（源文件可編輯），下載需要 20 積分

技術要求
1.本圖為本產品確定各部件朝向、座標、安裝以及其基礎設計、施工、驗收之依據。
2.符號“ + ”為地腳螺栓。
3.本產品主體結構適用于風荷載0.5kPa、地震烈度8度以內，如實際超出此范圍應通知本公司設計部門，以便對相關部分作相應調整。
4.地腳螺栓安裝為混凝土基礎預留孔洞、二次灌注固定，二次灌注混凝土宜用膨脹水泥或外加膨脹劑，砼標號不低于C20，當強度達到標號80%時方可緊固螺栓。
5.基礎控制施工誤差：
座標中心位置：±5mm，不同基礎平面標高：±5mm。
基頂平面不平整度：2mm，予埋地腳螺栓頂標高：±15mm。
予埋地腳螺栓中心距：±2mm。
6.主要部件支撐點處軸向力值：
攪拌主機 1 - 4 號基礎為30kN。
7.用戶應根據當地地質資料、國家發布的荷載規范、基礎設計與施工規范、鋼筋混凝土設計、施工規范等對基礎進行設計與施工，經驗收合格辦理交接手續，進入上部各設備安裝程序。
8.本基礎圖為本產品設計所選用的組件及部件所需各尺寸、標高數值，對采用其它型號同類組件及部件，本圖可能無效。

技術參數
1.進料容量(L) 800
2.出料容量(L) 500
3.生產率(m3/h) ≥25
4.配套電機功率
攪拌電機(kW) 18.5
卷揚電機(kW) 5.5
供水電機(KW) 1.1
卸料電機(KW) 1.1
5.料斗提升速度(m/min) 18
6.攪拌軸轉速(r/min) 32.6
7.卸料高度(mm) 1600
8.外形尺寸長X寬X高(mmXmmXmm)
工作狀態 4567X3003X5755
運輸狀態 3003X2485X2151 ...
