廢水處理塔全套圖紙
  • 該文件為dwg格式
  • 文件大小： 2.57 MB
  • 下載次數：
  • 文件評級：
  • 更新時間：2016-08-30
  • 發 布 人： 649829230
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

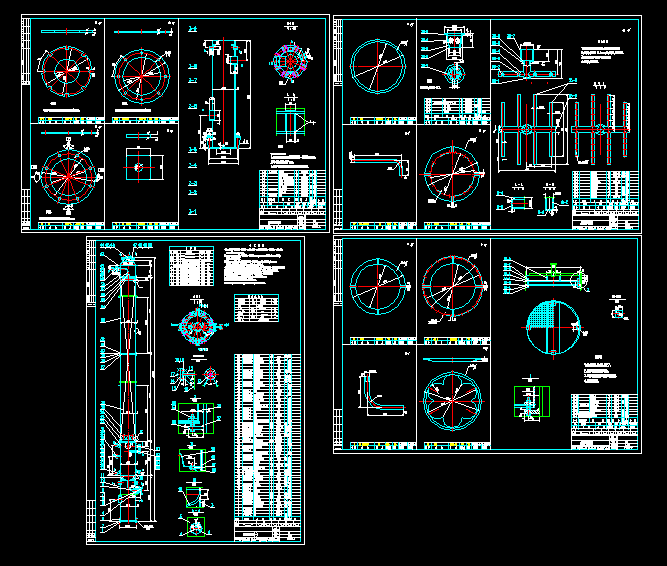

  • 廢水處理塔全套圖紙

  • 技術要求
    1.本設備按JB/T4710-2005<<鋼制塔式容器>>和HG20584-1998<<鋼制化工容器制造技術要求>>進行制造,試驗和驗收.
    2.焊接采用電弧焊,焊接規程按JB/T4709-2000中的規定,碳鋼之間及碳鋼與16MnR之間為結427;16MnR之間為結507.
    3.焊接接頭型式及尺寸除圖中注明外,按HG20583-1998中規定:對接焊縫為DU4;接管與筒體和封頭的焊縫為G4;角焊縫的焊角尺寸按較薄板的厚度;法蘭的焊接按相應法蘭標準中的規定.
    4.容器上的A類和B類焊縫應進行射線探傷檢查,探傷長度為100%,并符合JB/T4730.2-2005規定中II級為合格.
    5.設備制造完畢后,塔內以0.27MPa表壓(臥置)進行水壓試驗;合格后用0.1MPa表壓壓縮空氣進行氣密試驗.
    6.殼體用16MnR鋼板應逐張進行超聲檢測,且不低于JB/T4730.3-2005標準中II級.
    7.塔體直線度任意3000mm長圓筒段偏差不大于3mm總偏差為14.5mm.
    8.分布器安裝后應水平,保證液體分布器和再分布器水平度偏差2mm.
    9.除圖中注明外,其余接管伸出殼體外壁的長度均為150mm;管口及裙座方位見俯視圖. ...
