安家嶺2號井大巷輸送機

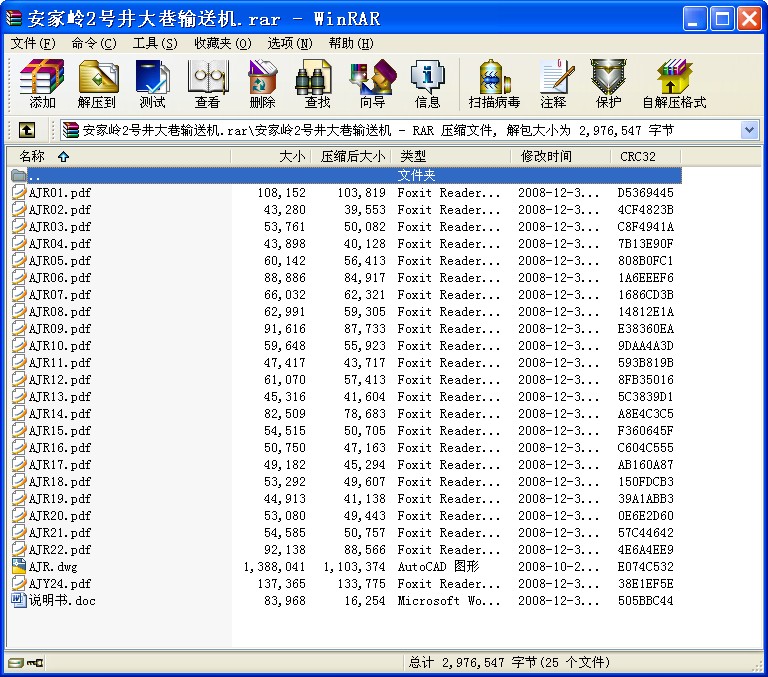

  • 該文件為rar格式
  • 文件大小： 2.42 MB
  • 下載次數：
  • 文件評級：
  • 更新時間：2016-06-23
  • 發 布 人： 2873218700
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • 安家嶺2號井大巷輸送機

  • 3 設計結構概述
    本設計采用機頭集中雙滾筒四電機驅動方式，采用VOITH調速型液力偶合器軟起動技術以及能實現輸送帶自動張緊的自控液壓張緊技術，保證輸送機正常運行。
    本機由驅動裝置、傳動裝置、卸載傳動裝置、改向裝置、機身、機尾張緊裝置等幾大部分組成。
    3.1 驅動裝置
    驅動裝置由電動機、FALK 蛇形彈簧聯軸器、減速器等組成。電機型號為YB710M1-4,由佳木斯電機廠生產。調速型液力偶合器選用VOITH公司生產的650DPKL，高速軸聯軸器采用FALK公司生產的1120T10，低速軸則采用FALK公司生產的1200T10。減速器采用SEW公司生產的ML3PSF125-25，速比25。減速器通過蛇形彈簧聯軸器分別與電動機及傳動裝置滾筒相聯。
    3.2 傳動裝置
    傳動裝置（I）由傳動滾筒（Φ1430X1600）、改向滾筒（Φ1430X1600）和傳動機架組成。傳動裝置（I）的改向滾筒（Φ1430X1600）上加SHI252X2/1600裝制動器。
    傳動裝置（II）傳動滾筒（Φ1430X1600）、改向滾筒（Φ1280X1600）和傳動機架組成。
    傳動滾筒和改向滾筒均采用鑄焊結構，滾筒體和軸采用脹套連接，安裝方便，
    連接可靠。傳動滾筒包菱形阻燃橡膠，以增加與輸送帶的摩擦系數。機架為三角形焊接結構件，重量輕，受力合理。機架左右可拆開，拆裝運輸方便。
    ...
