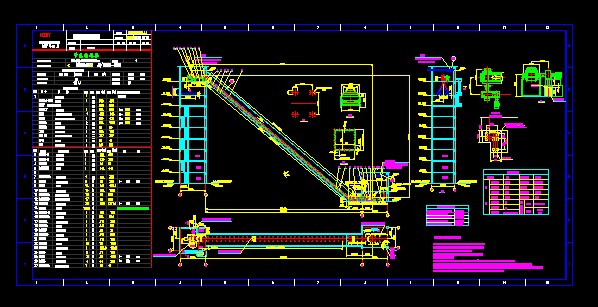

DJA帶式輸送機 B1200X63700mm
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術說明
1、本機按《DJA型通用固定式擋邊帶式輸送機設計手冊》進行設計。
2、本機制造按GB10595-89《帶式輸送機 技術條件》的規定進行。
3、本機安裝按TJ231（四）-78中之有關規定進行。
4、安裝調試合格后，機架由使用方涂一道規定顏色的防護油漆。
5、圖中帶*號為斜長尺寸。
6. 226c -5.100平面均布荷載:400kg/m ,帶式輸送機尾部集中荷載:1.5t;
7. 226d 棧橋均布荷載300kg/m ,帶式輸送機每組支腿間距2m,每組支腿集中荷載:800kg;
8. 226e 36.000平面均布荷載:600Kg/m ,帶式輸送機頭部集中荷載:2.5t;驅動裝置集中荷載:2.0t.
9. 226d棧橋設沖洗設施,在棧橋接近地面處設擋水沿并設地漏. ...
