圓錐圓柱齒輪減速器裝配圖
  • 該文件為dwg格式
  • 文件大小： 573.21 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2016-03-03
  • 發 布 人： 馬上有錢
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

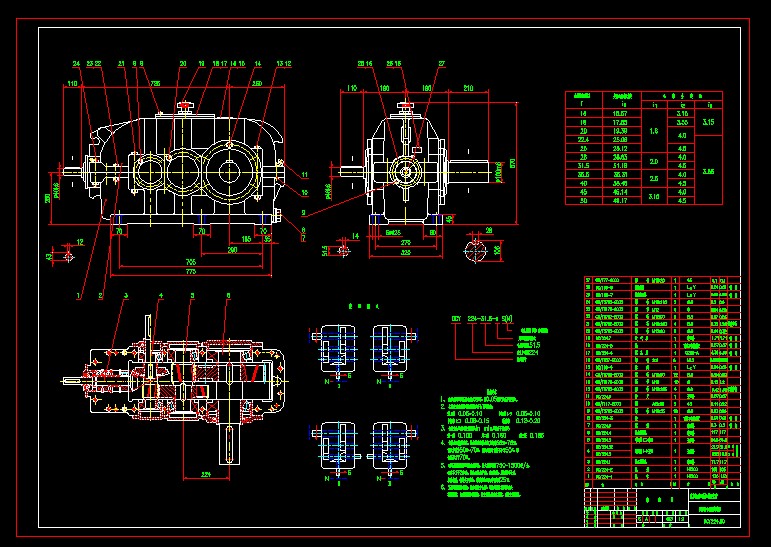

  • 圓錐圓柱齒輪減速器裝配圖

  • 技術要求
    1. 軸承內圈必須緊貼軸肩或定距環，用0.05塞尺檢查不得塞入。
    2. 各級滾動軸承的軸向間隙應符合下列規定：
    輸入軸 0.05～0.10 中間軸（一） 0.05～0.10
    中間軸（二） 0.08～0.15 輸出軸 0.12～0.20
    3. 齒輪嚙合的最小法向側隙Jn min應符合下列規定：
    第一級 0.100 第二級 0.160 第三級 0.185
    4. 齒輪齒面接觸斑點，弧齒圓錐齒輪齒高方向為55％～75％，
    齒長方向為50％～70％，圓柱齒輪沿齒高不小于50％，沿
    齒長不小于70％。
    5. 減速器裝配好后進行空載試驗，輸入軸轉速為750～1500轉/分，
    運行不小于2小時，試驗運轉應平穩，各聯接件，緊固件不松動，
    各聯接處，密封處不滲油，軸承和油池溫升不超過25℃。
    6. 緊固螺栓涂防松膠，機體機蓋分合面，端蓋與箱體側面結合處
    涂密封膠，內表面涂防銹油漆，外表面涂銀灰色油漆，或按主機配色。
    ...
