板式精餾塔裝配圖.zip
  • 該文件為zip格式
  • 文件大小： 200.05 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-07-14
  • 發 布 人： zhao27220
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 zip 格式（源文件可編輯），下載需要 20 積分
  • 板式精餾塔裝配圖.zip

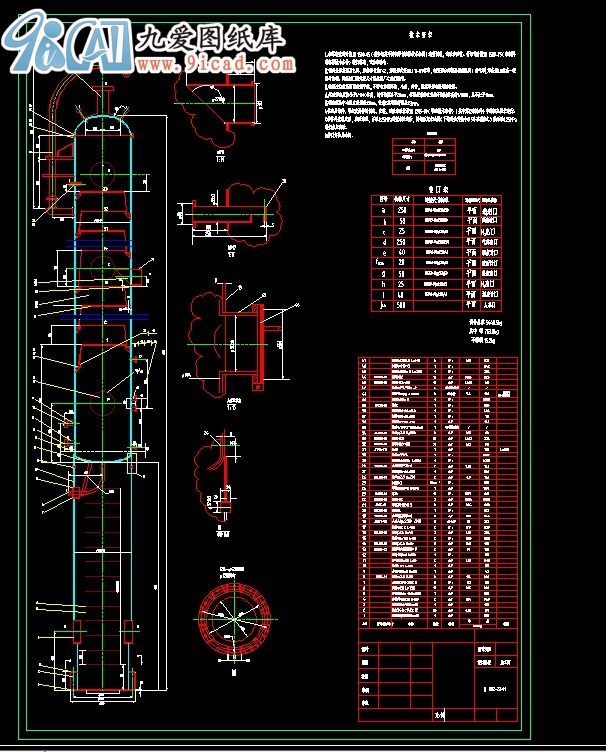

  • 板式精餾塔裝配圖.dwg
    ⒈本塔鋼殼部分按JB 1580-65〈碳素鋼及不銹鋼焊制容器技術條件〉進行制造，試驗和驗收。襯鋁部分按JB 1580-75〈鋁制焊制容器技術條件〉進行制造，試驗和驗收。
    ⒉鋼部分焊接采用電焊，焊條標號為T42，焊縫形式按HGJ 15-89標準，襯鋁部分焊接采用氬弧焊（或氣焊),焊條用LF2或高一級牌號的鋁。焊縫坡口型式及尺寸按承制廠之現行規范。
    ⒊翻邊法蘭的緊密面必須平整，不得有局部凹坑，毛刺，刮傷，裂痕等影響密封的缺陷。
    ⒋塔邊彎曲度應小于1/1000塔高，總彎曲度小于20mm，塔底安裝垂直偏差不超過塔高的1/1000，且不大于15mm.
    ⒌裙座螺栓中心圓直徑偏差±3mm，任意2孔間距離偏差±3mm.
    ⒍塔盤另部件，塔盤支持件的制造，安裝，試驗和驗收按JB 1205-80〈塔盤技術條件〉（其中第12條除外）中的相應要求進行。
    ⒎塔體外殼制成后，表面清理，并以0.25MPa進行水壓試驗，襯鋁后充水試漏（下部封頭開數個Φ5小孔觀察之）然后以0.25MPa進行水壓試驗。
    ⒏管口方位見本圖。
    ...
