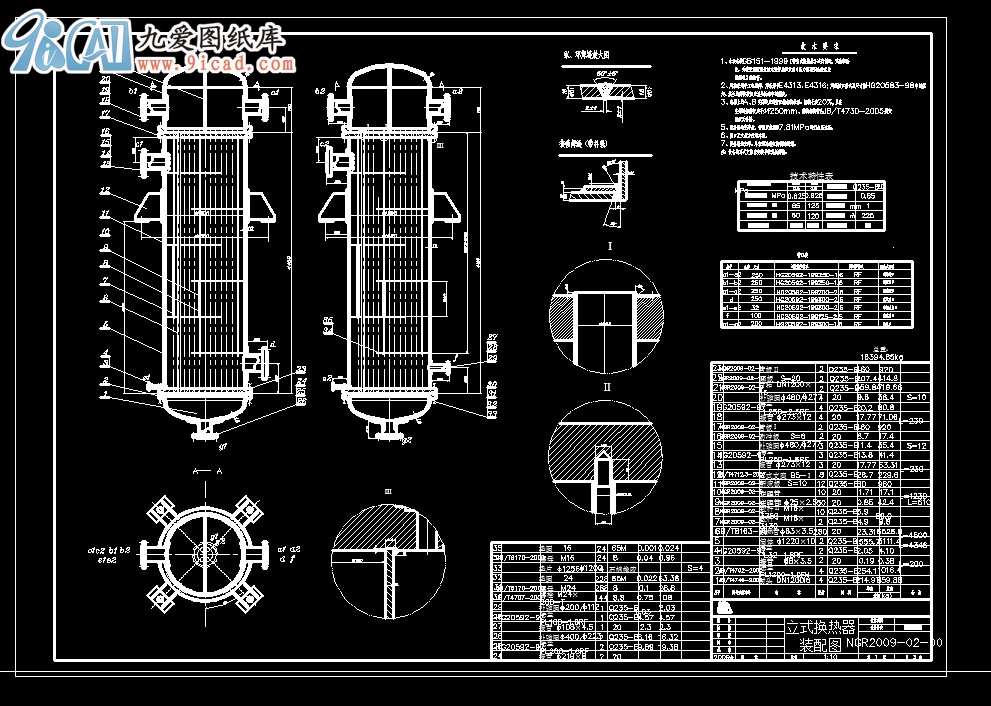

立式換熱器.dwg
  • 該文件為dwg格式
  • 文件大小： 250.5 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-06-13
  • 發 布 人： 1036320661
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 立式換熱器.dwg

  • 立式換熱器.dwg
    1、本設備按GB151-1999《管殼式換熱器》進行制造、試驗和驗
    收，并接受國家質量技術監督局頒發的《壓力容器安全技術監
    察規程》的監督。
    2、焊接采用手工電弧焊，焊條牌號E4313、E4316;焊縫坡口形式及尺寸按HG20583-98中的規定。法蘭的焊接按相應法蘭標準中的規定。
    3、容器上的A、B類焊縫應進行無損探傷檢驗，探傷長度20%,且各
    條焊縫探傷長度不少于250mm。射線探傷符合JB/T4730-2005規定
    Ⅲ級為合格。
    5、設備制造完畢后，管程及殼程以7.81MPa進行水壓試驗。 6、管口及支座方位見本圖。
    7、設備制造完畢，外表面涂鐵紅防銹漆兩遍。
    注：設備的耳式支座由安裝單位現場焊接。
    ...
