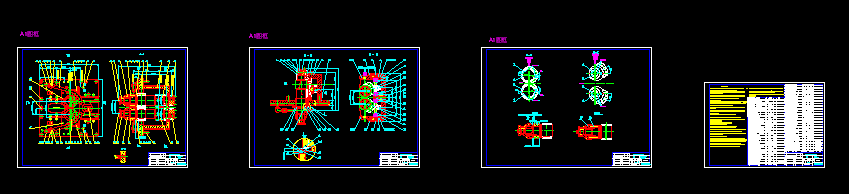

170精軋機軋輥輥箱裝配CAD圖紙
  • 該文件為dwg格式
  • 文件大小： 466.78 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-05-21
  • 發 布 人： 184819733
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 170精軋機軋輥輥箱裝配CAD圖紙

  • 技術要求
    1.安裝前各零件應清洗干凈,檢查尺寸,精度合格后方可安裝,安裝后
    轉動部分應轉動自如,調整裝置應靈活并準確到位;
    2.裝配完畢后和錐齒輪箱一起試車,全部試車過程中運轉應平穩,無沖
    擊,無異常震動和噪聲.
    3.裝配時將油膜軸承分別裝入偏心軸套中,使其同軸度不大于0.02mm同
    時要保證油膜軸承安裝時剖分面的位置與偏心套上的刻線位置對齊;
    4.偏心套和軋輥軸裝配后,將其固定在前側板和輥箱體上;
    5.軋輥軸的軸向調整;
    a.分別調整兩根軋輥軸肩端面至外滑環外端面的距離為32.4+0.05/0(見A-A)
    b.調整一個軋輥軸后部的墊(ZJF90b22-12)厚度使軸肩端面到前板與支
    撐板結合面的距離為15.68±0.02(見I部);
    c.以同樣方法調整另一個軋輥軸,使其與上一根對齊,位置誤差不超過
    ±0.01;
    6.軋輥軸端的壓蓋(ZJF90b22-39)上的M10緊固螺栓應用力矩扳手先從
    23-25.3Nm力矩均勻擰緊,然后再均勻地將力矩增加到46-50.6Nm,最
    裝鋼絲固定后;
    7.護帽(ZJF90b22-40)的M20螺栓擰緊力矩為149Nm;
    8.裝配滾動軸承時,應按圖示位置使兩對軸承的油槽對稱擺放;
    9.滾動軸承的軸向間隙安裝時為0.012-0.038,安裝后軋輥軸向間隙在
    使用中不超過0.1mm;
    10.安裝后各結合面密封處不準漏油,滲油;
    ...
