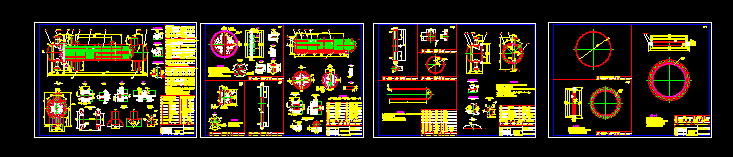

固定管板式換熱器 DN500
  • 該文件為dwg格式
  • 文件大小： 401.64 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-05-18
  • 發 布 人： 2231236245
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 固定管板式換熱器 DN500

  • 技術要求
    1. 應嚴格控制水壓試驗用水中的氯離子含量不超過 25mg/L，且試驗合格后應立即將其水漬去除干凈。
    2. 制造完畢后，對不銹鋼表面清除污垢作酸洗鈍化處理。所形成鈍化膜采用藍點法檢查，無藍點為合格。
    3. 設備安裝后應設置良好的接地裝置，其接地電阻應＜10Ω。
    注：1、本設備碳鋼的設備法蘭、接管法蘭需進行熱浸鋅處理，應達到 610g每平方米。
    2、殼程接管在試壓后按圖示割除 30mm，并打磨好焊接坡口。
    3、JB/T7436-2002《補強圈》標準中已包含了焊縫檢測孔及安裝位置。

    技術要求
    １、管板密封面應與軸線垂直，其垂直度允差為 0.15mm。
    ２、管孔應嚴格垂直于管板密封面，其垂直度允差為 0.04mm。
    ３、管板鉆孔后 ≥96%允許孔橋寬度必須 ≥5.86mm，允許的最小孔橋 寬度為 3.48mm。且不超過 5個。
    ４、管孔內不得有貫通的縱向或螺旋狀刻痕等影響脹接緊密性的缺陷。

    技術要求
    １、折流板應平整，平面度允差為 3mm。
    ２、折流板管孔應與管板配鉆。
    ３、鉆孔后應除去管孔周邊的毛刺。 ...
