H6800破碎機圖紙 設備布置圖完整版圖紙
  • 該文件為dwg格式
  • 文件大小： 582.36 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-05-08
  • 發 布 人： 2907301063
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

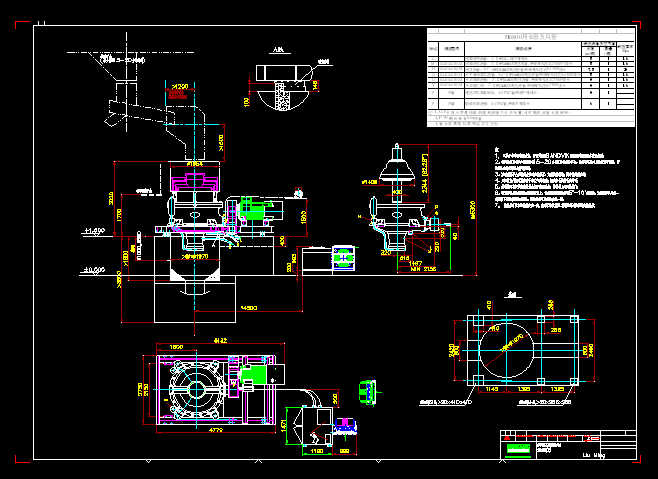

  • H6800破碎機圖紙 設備布置圖完整版圖紙

  • 注:
    1, 這是個推薦的布置方案，目的是強調SANDVIK圓錐破碎機的基本布置原則；
    2，破碎機前應有最少夠破碎機15-20分鐘工作的緩沖礦倉，給料設備能力應是變頻可調的，目的是讓破碎機能均勻擠滿受料；
    3，活動觀察平臺在設備大修時應能移開，方便設備拆卸；圖中標高供參考；
    4，正壓防塵風機可放在有干凈空氣的地方；相應加長軟管長度即可；
    5，排料槽要有足夠高度檢修主軸下液壓系統；排料槽上要開檢修門；
    6，潤滑和液壓油箱要放在較低標高上，保證潤滑油回油管有5°-10°的傾角；油管集中從電機一側底架下通過聯接到破碎機，因此油箱可盡量放在這一側；
    7, 散熱器可以和油箱固定在一起,也可以單獨放置.潤滑油通過軟管進出散熱器;
    ...
