全套柴油機CAD圖紙

文件大小： 1.44 MB
下載次數：
文件評級：
更新時間：2015-05-07
發 布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

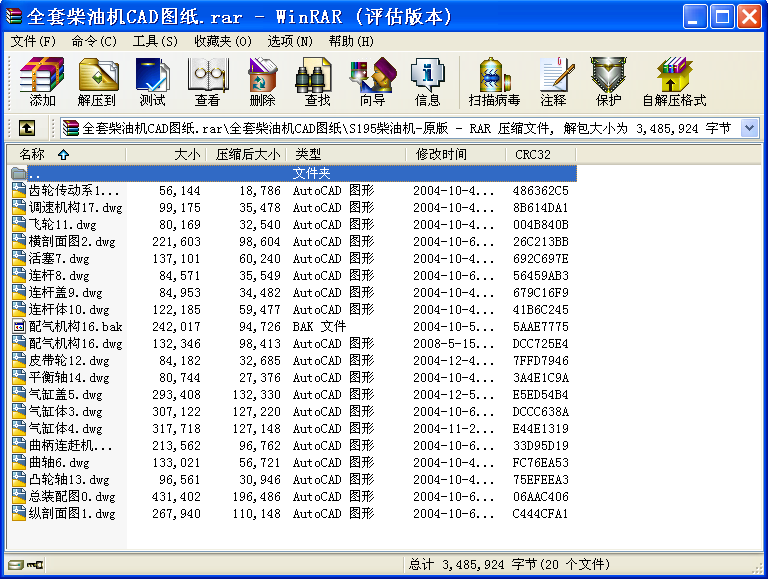

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

技術要求
1、裝配前必須徹底清洗；
2、裝配時應注意記號正確；
3、各齒輪模數為3；
4、各齒輪齒數為：
曲軸正時齒輪：18
平衡軸齒輪： 18
凸輪軸齒輪： 36
起動齒輪： 36
調速齒輪： 44

技術要求
1、鑄件經退火處理后再加工；
2、不得有鑄造缺陷，非加工面打磨光整；
3、銳邊倒圓。

技術要求
1、熱處理HB95~140，在活塞頂部指定的三個部位測定，
取平均值，同一個活塞上的硬度差小于15個單位；
2、活塞裙部圓周壁厚差，在經過圓周中心的直徑上對
稱處測量時小于0.４；
3、活塞重量為860±25g；
4、未注明的鑄造圓角半徑小于R3，未注明的拔模斜度
不大于3°；
5、倒角粗糙度為12.5；
6、不加工表面：鑄造表面應光潔，不允許裂紋，鑄造
表面應仔細清理，不得有殘余飛邊；
7、加工表面：頂面和環槽上下兩平面不允許有孔眼
和疏松，整個加工面不得有裂紋、碰傷和毛刺；
8、去尖角。

　　　技術要求
1、整體鍛造，45 斜切斷；
2、未注鍛造拔模斜度小于7 ，未注圓角半徑R3；
3、調質處理，HB255-293，在H處檢驗；
4、鍛件毛坯經噴沙處理，不加工表面應光潔，不允許有裂縫、折
痕、結疤、氧化皮等缺陷，不允許用焊補的方法來修補缺陷；
5、每付連桿重量對名義重量之偏差小于10g，在所指Q、S處調整大
小頭重量，每付連桿名義重量為1.675kg，其中大頭1.154kg，
小頭0.521kg；
6、去尖角、毛刺；
7、連桿應經磁力探傷檢驗，探傷后作退磁處理；
8、在M處打成對標記；
9、兩定位孔間尺寸90 0.1應選配，允差為0.04；
10、大頭尺寸 70H6和38 組合加工。

技術要求
1、退火后再加工，非加工面打磨光整；
2、未注圓角R3~5；
3、未注倒角1X45 。

...
