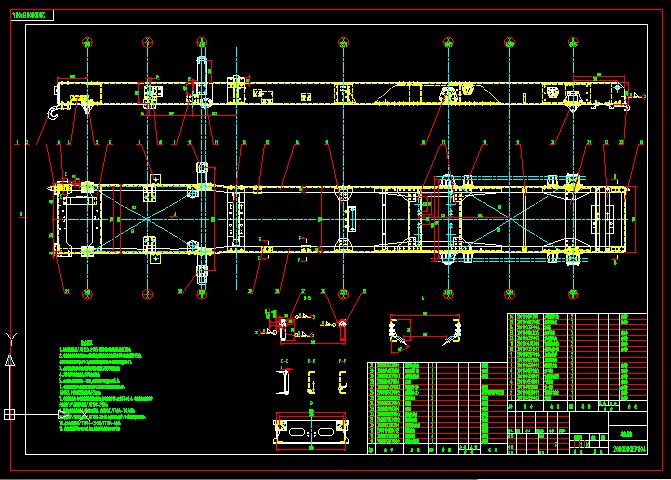

工程車車架圖紙車架
  • 該文件為dwg格式
  • 文件大小： 1.5 MB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-10-22
  • 發 布 人： 482923078
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 工程車車架圖紙車架

  • 工程車車架圖紙車架
    技術要求
    1、車架總成符合Q/JQ122-2005《載貨車輛車架總成技術條件》要求；
    2、車架鉚接零件有接合表面必須接合緊密,鉚接后鉚釘頭的直徑應不小于鉚釘直徑的1.5倍、
    鉚接后接合面縫隙不得大于0.2;鉚接后的鉚釘頭和鉚釘中心線的同軸度公差φ1；
    3、全部鉚接件經仔細檢查,鉚后零件不得有裂紋,否則必須更換重鉚；
    4、要求各零部件配備齊全,不得有缺.漏現象；
    5、左右縱梁上表面應在同一平面內,全長范圍內平面度公差為5.0；
    6、鋼板彈簧銷孔中心線應垂直于車架中心平面.圖示鋼板彈簧銷孔對角線
    G1與G2、N1與N2長度差不大于2mm；
    7、車架編號應統一打印在車架尾部橫梁的位置,打印字寬為10、深度不小于0.4，車架編號兩端應打印起止標志"☆".編號規定按Q/JQ108-2006；

    ...
