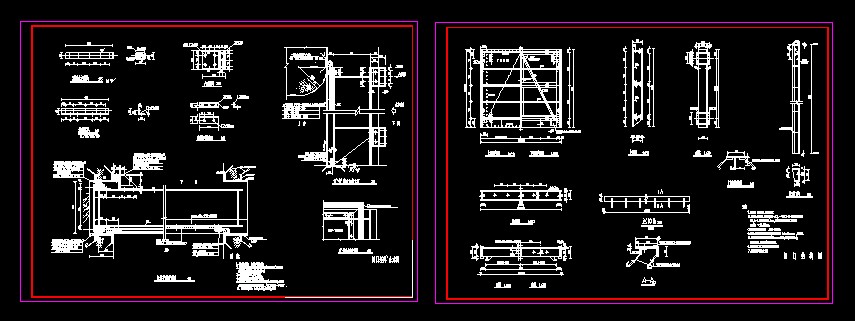

3x3m閘門結構圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.圖中高程以米計, 其余尺寸均以毫米計.
2.所有鐵件切割邊均要求平整無毛刺`銳棱倒鈍`止水鐵件及主`側滑塊鐵件噴砂除銹后,噴鋅防腐`面涂氯化橡膠漆二度.
3.止水橡皮規格按防100產品選用.
4.所有螺栓連接均須配置相應直徑平墊圈,.
5.門槽軌道`底檻及止水安裝工作面不平度`垂直度`水平度等要求,按《水利水電工程鋼閘門制造安裝及驗收規范》DL/T5018-94執行 .
6. 門體制作前應放1:1大樣,止水長度可據實際情況調整.
技術要求
1.制圖單位:高程以米計.其余以毫米計.
2.閘門設計水位差為6.92米,選用一臺QL-100KN手電兩用螺桿啟閉機 啟閉,共一臺.初定螺桿長13.1m,具體長度由廠家現場確定.門底正常開啟底高 2.10m.
3.門體結構材料Q235 ,焊條E4303.
4.焊縫:對接焊縫要求與鋼板等強度;貼角焊縫厚度 hf=8mm ,連續滿焊.
5.門體表面及埋件臨水面除銹噴鋅0.2mm厚防腐,面涂氯化橡膠漆二度.活動門檔除銹后,刷紅丹底漆`銀灰面漆各二度.
6.活動門檔用M20X500對銷螺栓與閘墩連接.
7.門體制作前應放1:1大樣. ...
3x3m閘門結構圖_下載(dwg格式) 機械圖紙
