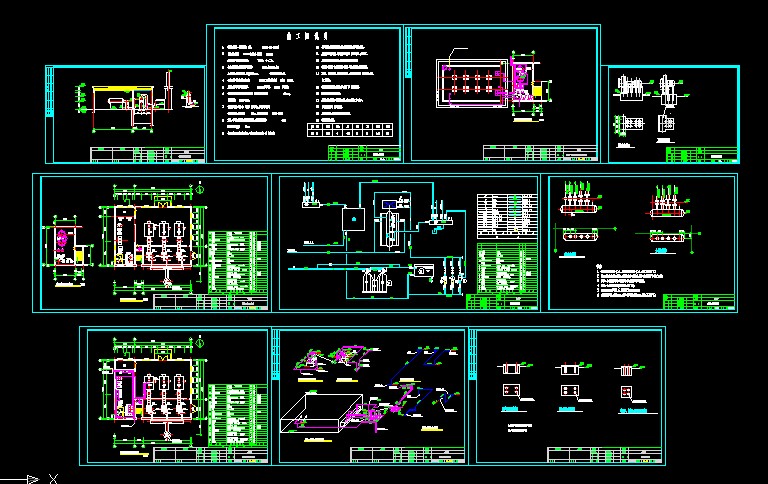

3t鍋爐房施工套圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 說明：
本鍋爐房設置一臺蒸汽鍋爐，型號：DZGN3-0.7-AII型
軟化水箱安裝用500X300木方墊底，間距為800mm;水箱的制作與安裝見國標圖集：T906（一、二）。
全自動鈉離子交換器等設備均安裝在100mm厚的混凝土臺上，且在混凝土臺上預埋鋼板，厚度為10mm，位置見設備埋件尺寸圖。
分汽缸制作與安裝詳見國標圖集：92T907,疏水器安裝見國標圖N108.
所有熱力管道均采用焊接鋼管，DN<32采用絲接，DN>32采用焊接。
熱水及蒸汽管道均采用保溫涂料保溫，蒸汽管道保溫厚度為30mm,做法見國標R401-5002.
設備保溫包括：除塵器、引風機、排煙管道，分汽缸等均采用保溫涂料保溫，保溫厚度20mm,做法見國標圖集R401-5002.
煙道、冷風道及爐前煤斗均用鋼板焊制，煙道鋼板厚度為4mm;冷風道鋼板厚度為3mm;
保溫管道刷防銹漆兩道后保溫，不保溫管道刷防銹漆一道，色漆兩道。 ...
3t鍋爐房施工套圖_下載(dwg格式) 機械圖紙
