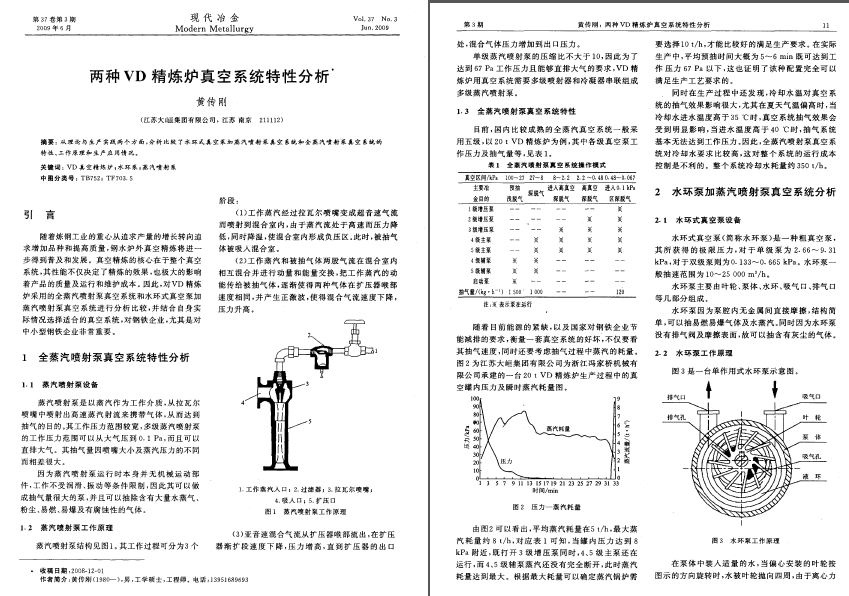

兩種VD精煉爐真空系統特性分析

文件大小： 200.46 KB
下載次數：
文件評級：
更新時間：2015-05-20
發 布人： 2928380962

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 pdf 格式（源文件可編輯），下載需要 20 積分

引言
隨著煉鋼工業的重心從追求產量的增長轉向追
求增加品種和提高質量，鋼水爐外真空精煉將進一
步得到普及和發展。真空精煉的核心在于整個真空
系統，其性能不僅決定了精煉的效果，也極大的影響
著產品的質量及運行和維護成本。因此，對VD精煉
爐采用的全蒸汽噴射泵真空系統和水環式真空泵加
蒸汽噴射泵真空系統進行分析比較，并結合自身實
際情況選擇適合的真空系統，對鋼鐵企業，尤其是對
中小型鋼鐵企業非常重要
1 全蒸汽噴射泵真空系統特性分析
1．1 蒸汽噴射泵設備
蒸汽噴射泵是以蒸汽作為工作介質，從拉瓦爾
噴嘴中噴射出高速蒸汽射流來攜帶氣體，從而達到
抽氣的目的。其工作壓力范圍較寬，多級蒸汽噴射泵
的工作壓力范圍可以從大氣壓到0．1 Pa，而且可以
直排大氣。其抽氣量因噴嘴大小及蒸汽壓力的不同
而相差很大。
因為蒸汽噴射泵運行時本身并無機械運動部
件，工作不受潤滑、振動等條件限制，因此其可以做
成抽氣量很大的泵，并且可以抽除含有大量水蒸氣、
粉塵、易燃、易爆及有腐蝕性的氣體。
1·2 蒸汽噴射泵工作原理
(3)亞音速混合氣流從擴壓器喉部流出，在擴壓
蒸汽噴射泵結構見圖1 其工作過程可分為3個
階段：
(1)工作蒸汽經過拉瓦爾噴嘴變成超音速氣流
而噴射到混合室內，由于蒸汽流處于高速而壓力降
低，同時降溫，使混合室內形成負壓區。此時，被抽氣
體被吸入混合室。
(2)工作蒸汽和被抽氣體兩股氣流在混合室內
相互混合并進行動量和能量交換，把工作蒸汽的動
能傳給被抽氣體，逐漸使得兩種氣體在擴壓器喉部
速度相同，并產生正激波，使得混合氣流速度下降，
壓力升高。 ...
