制訂S195型柴油機發動機連桿零件的機械制造工藝規程及粗鏜大頭孔夾具設計

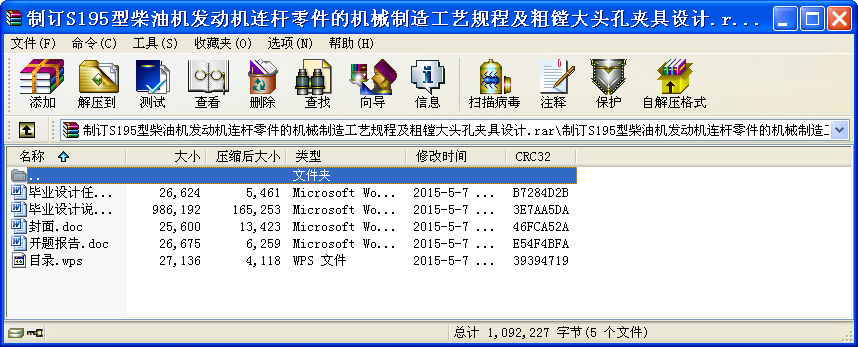

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
-
摘 要
本畢業設計課題是制訂S195型柴油機發動機連桿零件的機械制造工藝規程及粗鏜大頭孔夾具設計，目的是希望能在降低產品的生產成本的同時又可以制造出品質優良的產品，在最少的工序或加工時間中制造出滿足形狀、尺寸、精度、表面粗糙度等要求的產品。設計應在保證加工精度的同時，又利用工件裝卸的合理夾具結構，并有一定實用價值。由于理論知識與實踐經驗的有限。我將考慮采用普遍性強的加工方法，但該零件的機械加工工藝規程可以適當采用較為先進的制造工藝方法和專用機床設備，刀具和量具。本課題的主要內容是分析零件的技術條件畫出零件圖及毛坯圖。擬定合理的工藝路線，粗鏜大頭孔夾具草圖及夾具圖。本設計采用了連桿體與連桿蓋分離鍛造，并制定相對合理的工藝路線。在夾具設計部分，以大小頭孔端面、大頭孔工藝凸臺及小頭孔為定位基準，符合定位原理并達到定位目的，夾緊機構則采用螺旋夾緊機構，亦即達到夾緊效果。
關鍵詞: 連桿；工藝規程；夾具設計；CAD圖
...
