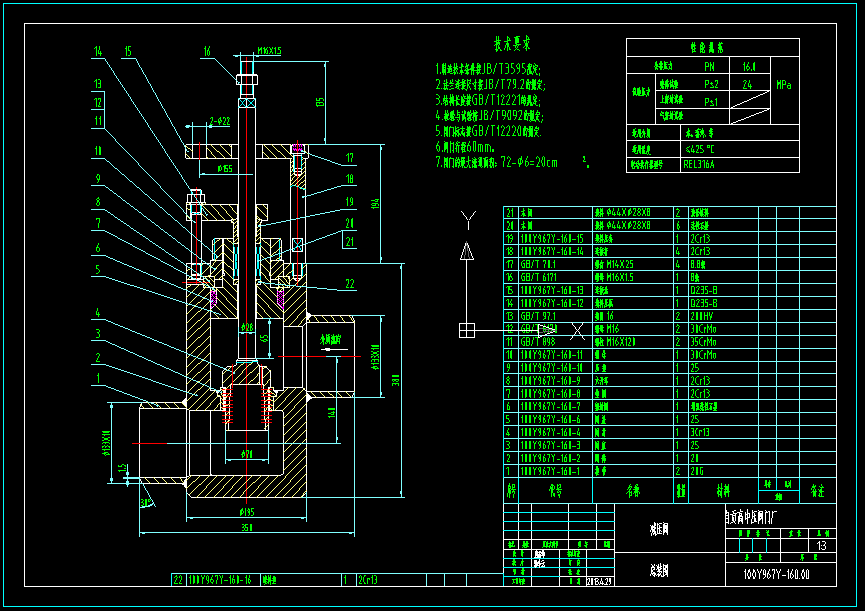

100Y967Y-160減壓閥

文件大小： 141.76 KB
下載次數：
文件評級：
更新時間：2014-06-25
發 布人： 649829230

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

100Y967Y-160減壓閥
減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。從流體力學的觀點看，減壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。然后依靠控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定。
它可將閥前管路較高的液體壓力減少至閥后管路所需的水平。這里的傳輸介質主要是水。減壓閥廣泛用于高層建筑、城市給水管網水壓過高的區域、礦井及其他場合，以保證給水系統中各用水點獲得適當?shù)姆⻊?wù)水壓和流量。鑒于水的漏失率和浪費程度幾乎同給水系統的水壓大小成正比，因此減壓閥具有改善系統運行工況和潛在節水作用，據統計其節水效果約為30%。
減壓閥的構造類型很多，以往常見的有薄膜式、內彈簧活塞式等。減壓閥的基本作用原理是靠閥內流道對水流的局部阻力降低水壓。
JB/T2203－1999《減壓閥結構長度》為主的通用類。目前國內大多數減壓閥生產廠家均按本標準設計生產，但本標準也不盡完美，規格不全。氣體減壓閥最大公稱通徑為DN500，水用減壓閥最大公稱通徑DN1000。根據廠家所生產的減壓閥規格及掌握的資料來看，各廠家連接尺寸也不盡統一，建議通用機械研究所對JB/T2203－1999《減壓閥結構長度》進行修訂。建議設計院及用戶按標準選用，減壓閥生產廠家按標準設計制造。
調壓步驟

1、關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境；
2、將調節螺釘

減壓閥
按逆時針旋轉至最上位置（相對最低出口壓力），然后關閉減壓閥后閘閥；
3、慢慢開啟減壓閥前的閘閥至全開；
4、順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準）；調整好后，將鎖緊
螺母鎖緊，打開減壓閥后閘閥；
5、如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。
主要作用

減壓閥的作用原理是靠閥內流道對水流的局部阻力降低水壓，水壓降的范圍由連接閥瓣的薄膜或活塞兩側的進出口水壓差自動調節。定比減壓原理是利用閥體中浮動活塞的水壓比控制，進出口端減壓比與進出口側活塞面積比成反比。這種減壓閥工作平穩無振動；閥體內無彈簧，故無彈簧銹蝕、金屬疲勞失效之慮；密封性能良好不滲漏，因而既減動壓（水流動時）又減靜壓（流量為0時）；特別是在減壓的同時不影響水流量。
水流通過減壓閥雖有很大的水頭損失，但由于減少了水的浪費并使系統流量分布合理、改善了系統布局與工況，因此總體上講仍是節能的。介質為蒸汽的場合，宜選用先導活塞式減壓閥或先導波紋管式減壓閥。為了操作、調整和維修的方便，減壓閥一般應安裝在水平管道上。 ...
